    Převodová lišta Roto NT konstantní D15

    Značka: Roto
    roto nt prevodova lista kontstantni klika se protaci
    213 Kč / ks 235 Kč / ks 235 Kč / ks 265 Kč / ks 280 Kč / ks 300 Kč / ks 400 Kč / ks 380 Kč / ks 456 Kč / ks 473 Kč / ks 488 Kč / ks 497 Kč / ks 640 Kč / ks 615 Kč / ks 643 Kč / ks 370 Kč / ks 255 Kč / ks 324 Kč / ks 367 Kč / ks 390 Kč / ks 447 Kč / ks 509 Kč / ks 553 Kč / ks 582 Kč / ks 645 Kč / ks 761 Kč / ks od 213 Kč / ks 176,03 Kč bez DPH 194,21 Kč bez DPH 194,21 Kč bez DPH 219,01 Kč bez DPH 231,40 Kč bez DPH 247,93 Kč bez DPH 330,58 Kč bez DPH 314,05 Kč bez DPH 376,86 Kč bez DPH 390,91 Kč bez DPH 403,31 Kč bez DPH 410,74 Kč bez DPH 528,93 Kč bez DPH 508,26 Kč bez DPH 531,40 Kč bez DPH 305,79 Kč bez DPH 210,74 Kč bez DPH 267,77 Kč bez DPH 303,31 Kč bez DPH 322,31 Kč bez DPH 369,42 Kč bez DPH 420,66 Kč bez DPH 457,02 Kč bez DPH 480,99 Kč bez DPH 533,06 Kč bez DPH 628,93 Kč bez DPH od 176,03 Kč bez DPH
    Skladem u výrobce Skladem u výrobce Skladem u výrobce Skladem u výrobce Skladem u výrobce Skladem u výrobce Dodání do 2 - 3 týdnů Skladem u výrobce Skladem u výrobce Skladem u výrobce Skladem u výrobce Skladem u výrobce Dodání do 2 - 3 týdnů Dodání do 2 - 3 týdnů Skladem u výrobce Skladem u výrobce Skladem u výrobce Skladem u výrobce Skladem u výrobce Skladem u výrobce Dodání do 2 - 3 týdnů Skladem u výrobce Skladem u výrobce Skladem u výrobce Skladem u výrobce Skladem u výrobce Zvolte variantu
    Velikost (Gr.) / Výška křídla (FFH)
    Výška kliky (mm)
    Počet čepů / Typ čepů
    Zvolená varianta není k dispozici. Reset vybraných parametrů.

    Hlavní převodová lišta kovací řady Roto NT s pevně danou výškou kliky a s dornem 15 mm. Kování Roto pro okna plastová i dřevěná, otevíravá i otevíravě-sklopná.

    Uzavírací čepy válečkové typu E nebo hřibové typu P a V.

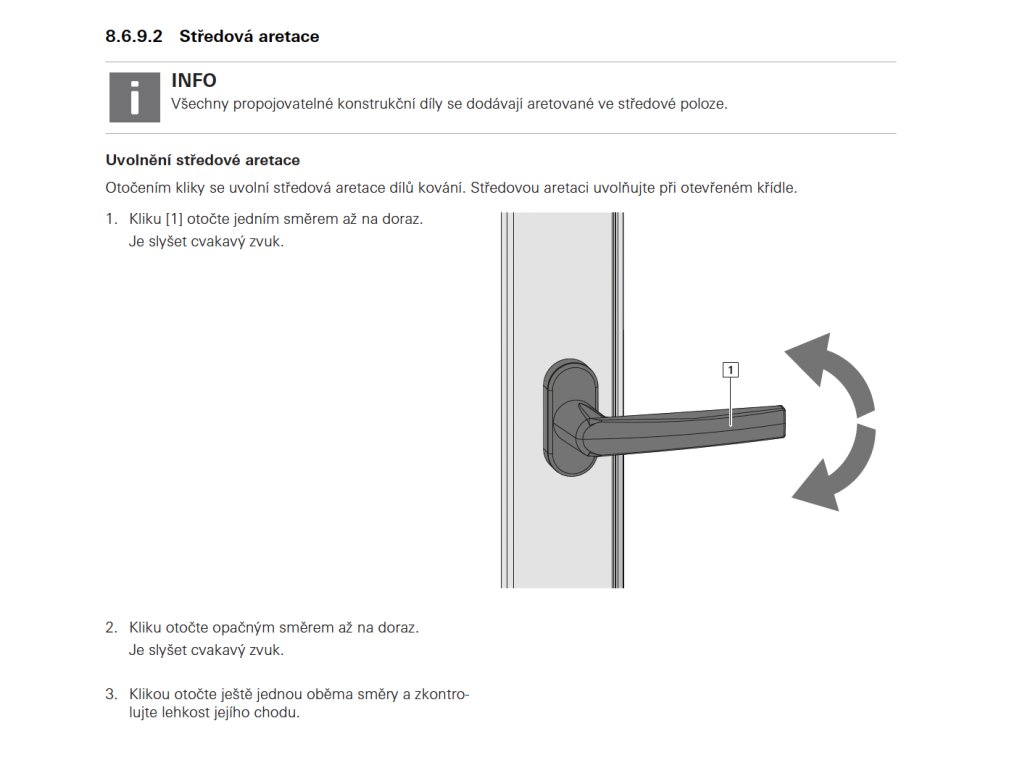

    V případě, že se protáčí klika je s největší pravděpodobností závada v rozlomeném převodu.

    Návod jak vybrat správný konstantní převod Roto NT s dornem 15 mm najdete níže.

    Potřebujete s výběrem poradit ? Volejte na tel.  +420 608 610 672

    Detailní informace

    Detailní popis produktu

    Co je potřeba znát k výběru správného konstantního převodu Roto NT ?

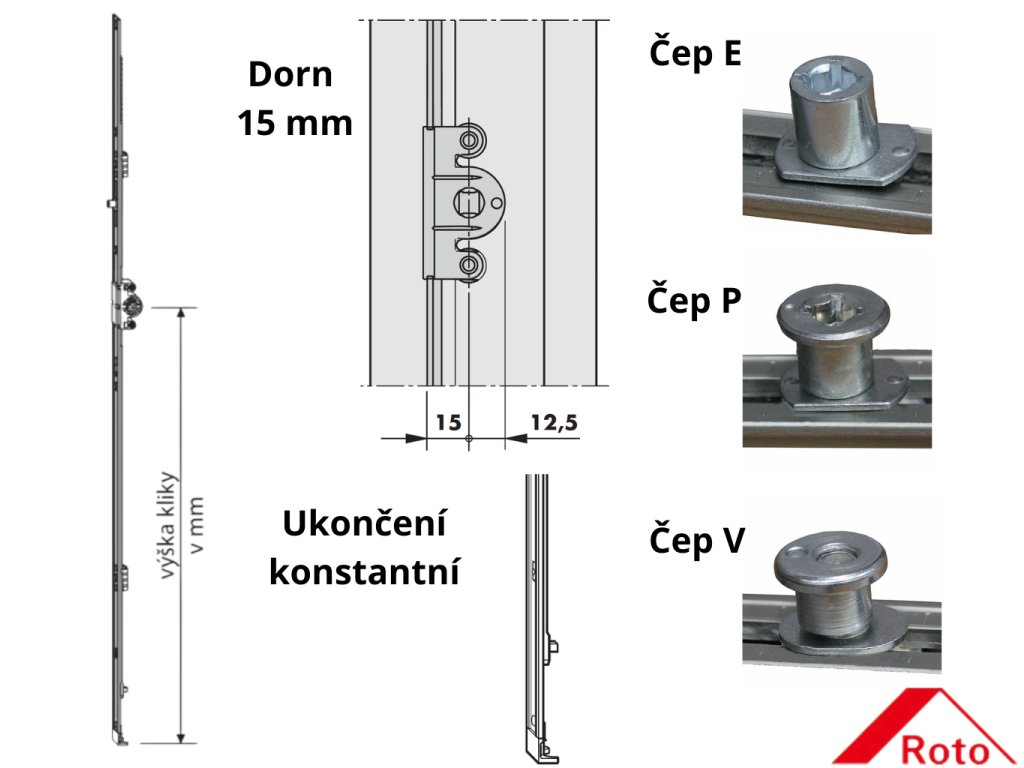

    • hloubku dornu - nejběžnější je 15 mm (dorn = rozměr od čela lišty po střed otvoru pro kliku) - Obr. 1
    • zda má převod konstantní ukončení ve spodní části a je napojen na sklopné rohové vedení - Obr. 2
    • vyražené označení na převodu Gr. 1290 (velikost 1290) a FFH 1201-1400 (výška křídla od 1001 do 1200 mm) - Obr. 3
    • počet čepů na převodové liště a jejich tvar - Obr. 4

    Příklad :  mám převod s dornem 15 mm, ukončení vypadá jako na vyobrazení, má na sobě vyraženo Gr. 1290/S 1201-1400 a na převodové liště jsou celkem 2 pohyblivé čepy vypadající jako hříbek. Ještě si pro jistotu změřím výšku kliky od spodní hrany převodu (od ukončení ve spodu na střed pro kliku). Vyražené písmeno S, K nebo H nic neznamená - jedná se o označení výrobní řady. Doplnit čepy nelze, stejně tak jako dodat pouze jednotlivý čep.

    V roletkách vyberu tedy :

    • Velikost (Gr.) / Výška křídla : 1290 / 1201-1400
    • Výška kliky : 563
    • Počet čepů / Typ čepů :  2 / V

    V roletkách je vždy na výběr pouze možná kombinace, kombinace, kterou nelze dodat Vám e-shop nedovolí dát do košíku.

    Proč je třeba znát tyto informace ?

    V přehledu níže můžete vidět kolik je typů převodu, které mají stejné označení vyražené na liště. Např. u převodu Gr. 1690 je 6 možností, které se liší nejenom počtem a typem čepů, ale i výškou kliky.

    Převodové lišty Roto mají totiž vyraženou pouze velikost tedy Gr. 1690 a výšku křídla tedy FFH 1601 - 1800, ostatní markanty je třeba určit. Dokonce i u převodů se zvýšeným dornem ( od 25 mm) je vyražené označení stejné jako pro převody s dornem 15 mm.

    Převod Vám dodáme v plné délce a bude třeba ho zakrátit podle stávajícího převodu z vrchní strany (konec se zoubky). Stávající převod je třeba nastavit do polohy otevřeno (klika vodorovně a čepy ve středové poloze) a podle toho zkrátit čelní lištu i zadní ozubení. Nový převod má z výroby zablokovaný pohyb kliky - po namontování do křídla a osazení kliky dojde při prvním otočení kliky k uvolnění.

    Přehled nejčastěji používaných převodů konstantních s dornem 15 mm ( převody označené * jsou pouze na poptávku)

    • Velikost - Gr. je délka převodu v nezakráceném stavu
    • FFH - je zkratka německého Flügelfalzehöhe což znamená výška křídla ve falcu nebo také výška křídla v kovací drážce
    • Výška kliky - měří se od spodní hrany převodu po vodorovnou čáru na převodové komoře
    • Oblast zakrácení - o tuto délku lze převod zkrátit v horní části
    Velikost - Gr.  Výška křídla - FFH  Výška kliky  Oblast zakrácení  Počet čepů  Typ čepů
    Gr. 370 FFH 280 - 480 120 mm 120 mm 1 P
    * Gr. 460   FFH 280 - 570 120 mm 200 mm 1 P
    * Gr. 490   FFH 481 - 600 170 mm 120 mm 1 P
    * Gr. 490  FFH 481 - 600 170 mm 120 mm - -
    * Gr. 580   FFH 481 - 690 170 mm 200 mm - -
    Gr. 690 FFH 601 - 800 263 mm 200 mm - -
    Gr. 690 FFH 601 - 800 263 mm 200 mm 1 E
    Gr. 690  FFH 601 - 800 263 mm 200 mm 1 V

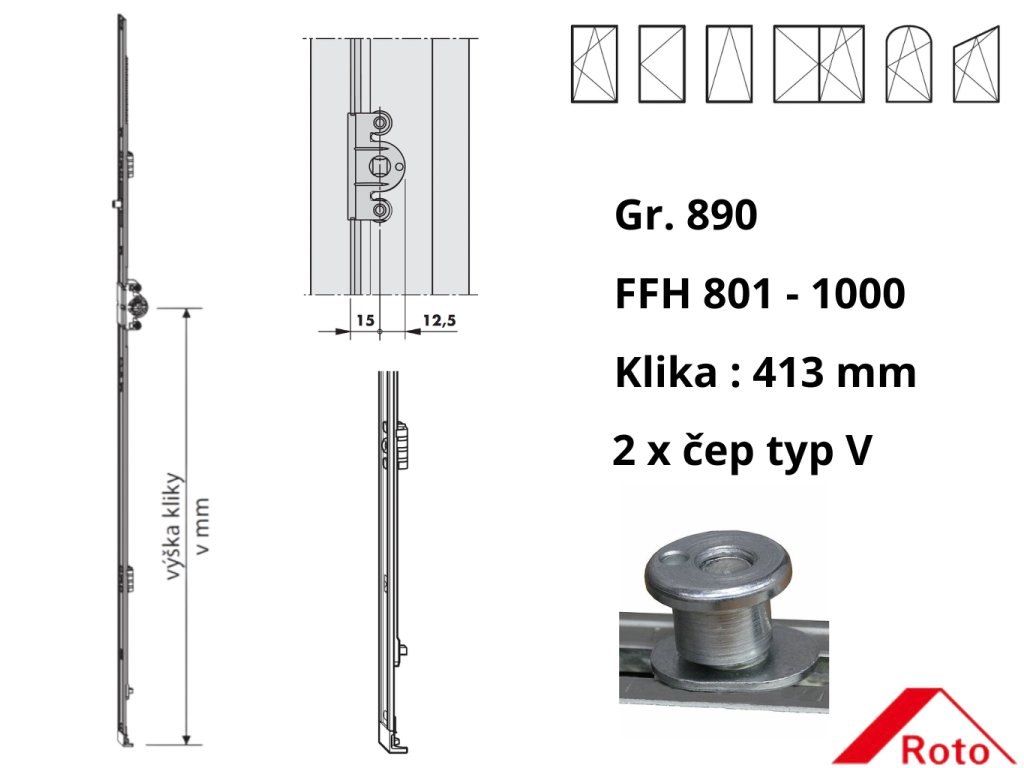

    Gr. 890 FFH 801 - 1000 413 mm 200 mm - -
    Gr. 890 FFH 801 - 1000 413 mm 200 mm 1 E
    Gr. 890    		 FFH 801 - 1000 413 mm 200 mm 2 V
    * Gr. 1090  FFH 1001 - 1200 513 mm 200 mm - -
    Gr. 1090 FFH 1001 - 1200 513 mm 200 mm 1 E
    Gr. 1090 FFH 1001 - 1200  513 mm 200 mm 2 V

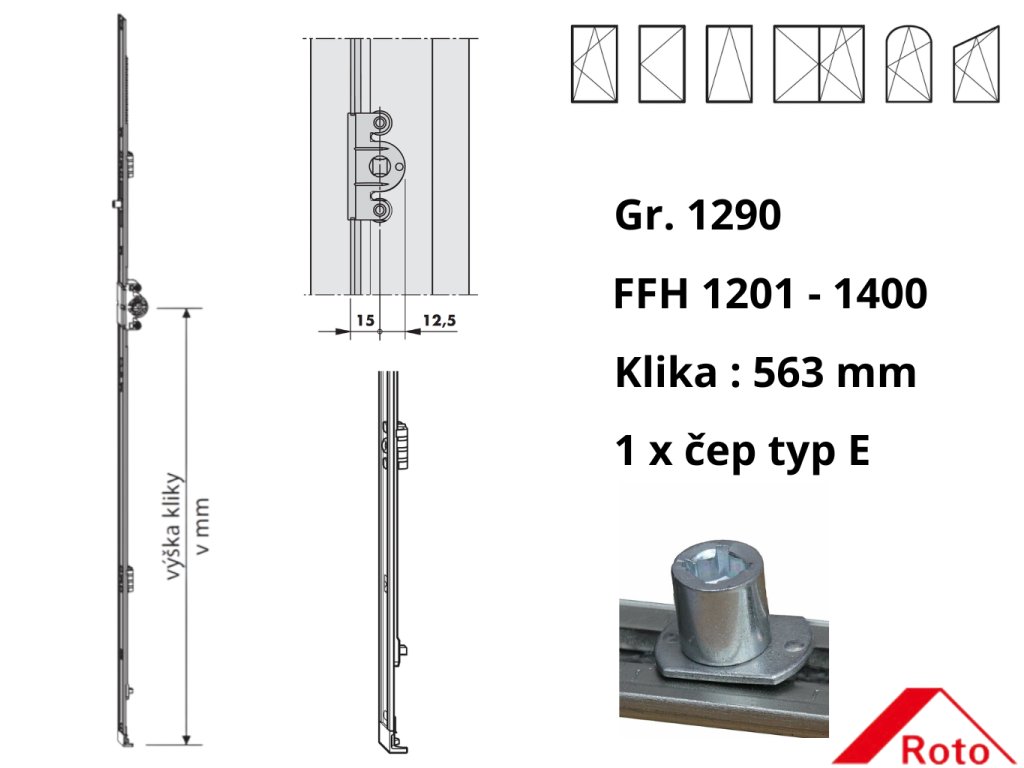

    * Gr. 1290   FFH 1201 - 1400 563 mm 200 mm - -
    Gr. 1290 FFH 1201 - 1400 563 mm 200 mm 1 E
    Gr. 1290 FFH 1201 - 1400  563 mm 200 mm 2 V

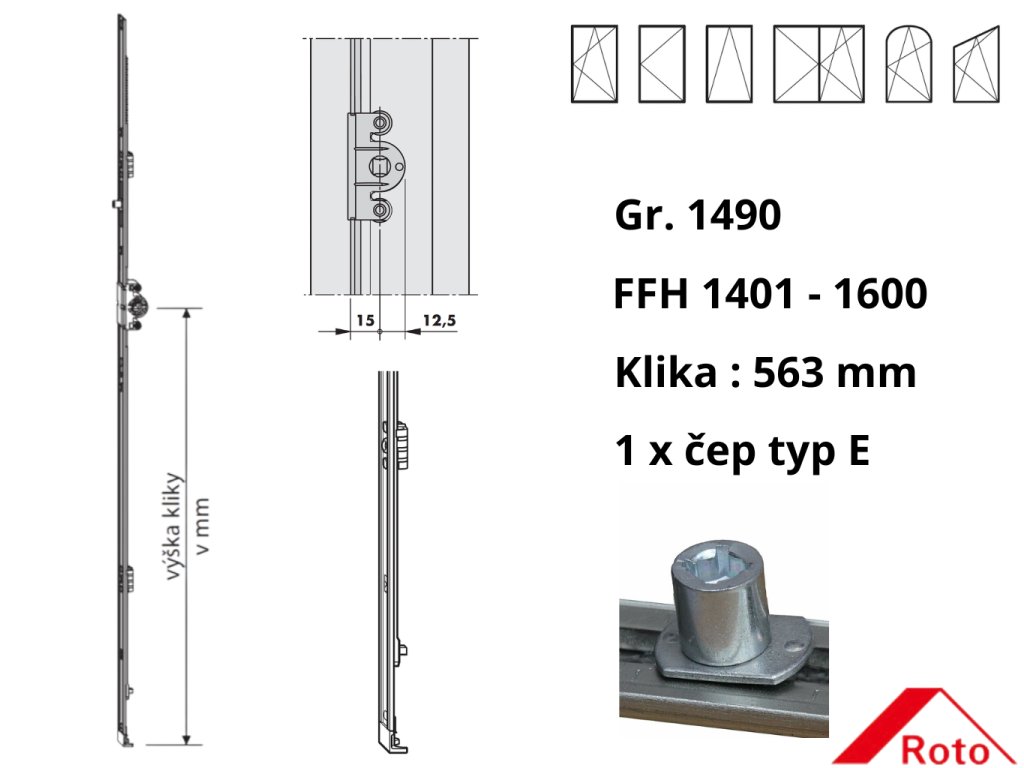

    * Gr. 1490   FFH 1401 - 1600 563 mm 200 mm - -
    Gr. 1490 FFH 1401 - 1600 563 mm 200 mm 1 E
    Gr. 1490 FFH 1401 - 1600 563 mm 200 mm 2 E
    Gr. 1490 FFH 1401 - 1600 563 mm 200 mm  3 V
    * Gr. 1690   FFH 1601 - 1800 563 mm 200 mm - -
    Gr. 1690 FFH 1601 - 1800 563 mm 200 mm 2 E
    Gr. 1690 FFH 1601 - 1800 563 mm 200 mm 3 V
    * Gr. 1690   FFH 1601 - 1800 1000 mm 200 mm - -
    Gr. 1690 FFH 1601 - 1800 1000 mm  200 mm 2 E
    Gr. 1690 FFH 1601 - 1800 1000 mm  200 mm  3 V

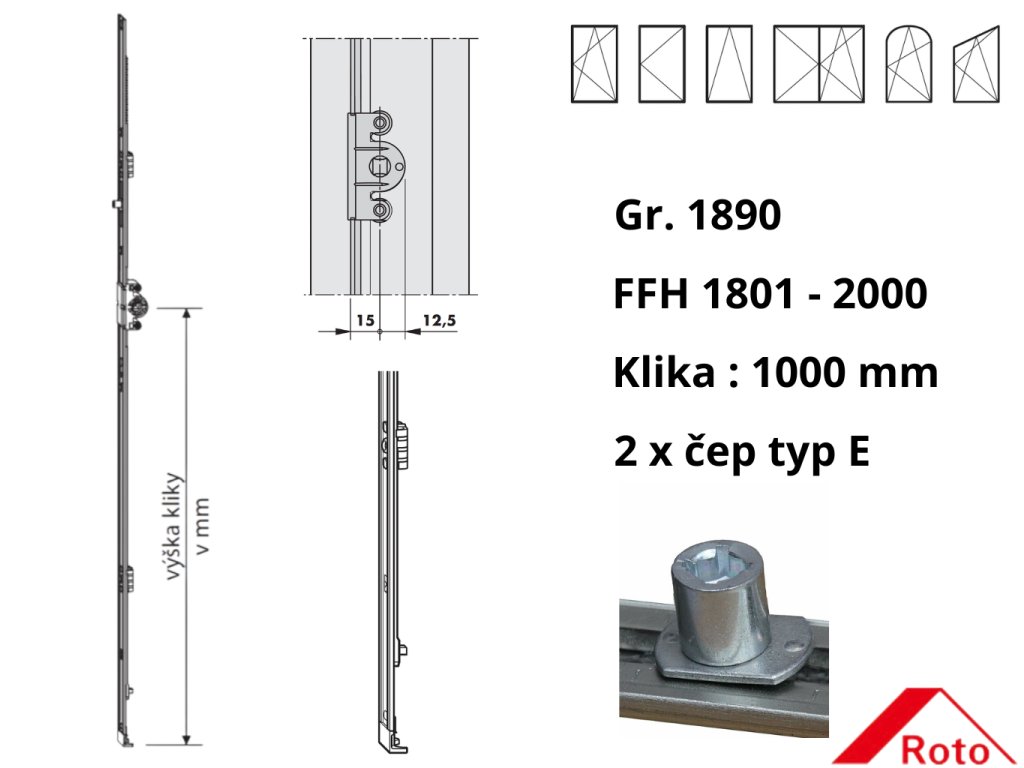

    * Gr. 1890   FFH 1801 - 2000 1000 mm 200 mm - -
    Gr. 1890 FFH 1801 - 2000 1000 mm  200 mm  2 E
    Gr. 1890 FFH 1801 - 2000 1000 mm 200 mm 3 V

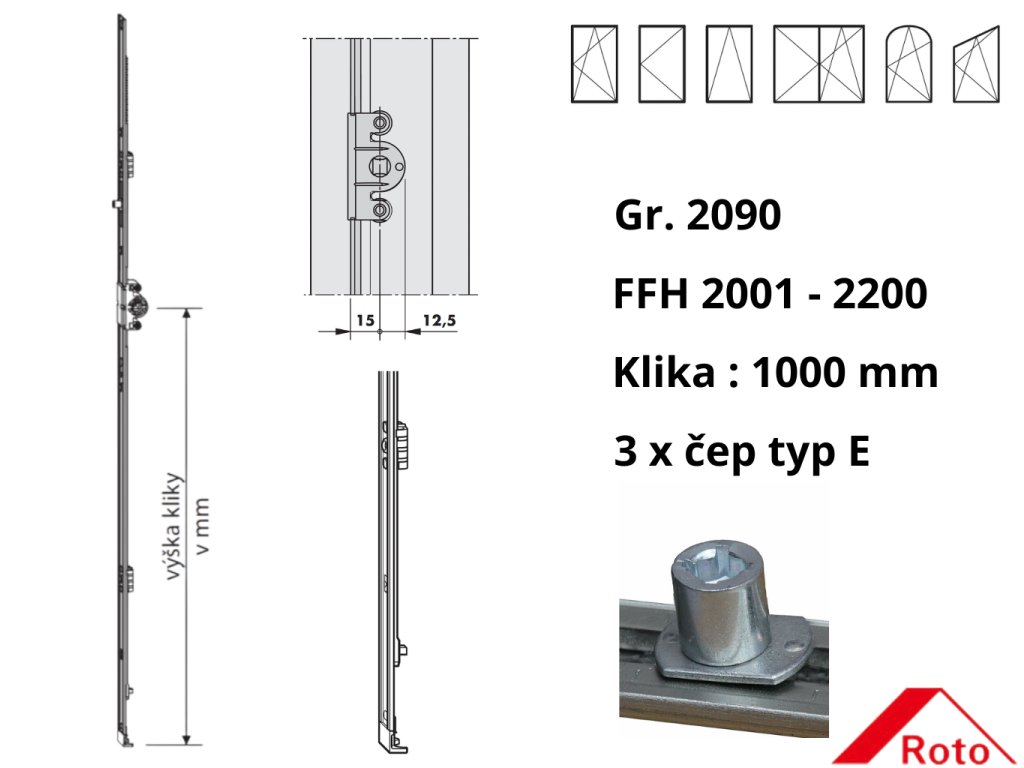

    * Gr. 2090   FFH 2001 - 2200 1000 mm  200 mm  - -
    Gr. 2090 FFH 2001 - 2200 1000 mm 200 mm  2 E
    Gr. 2090  FFH 2001 - 2200 1000 mm 200 mm 3 E
    Gr. 2090 FFH 2001 - 2200 1000 mm 200 mm 4 V

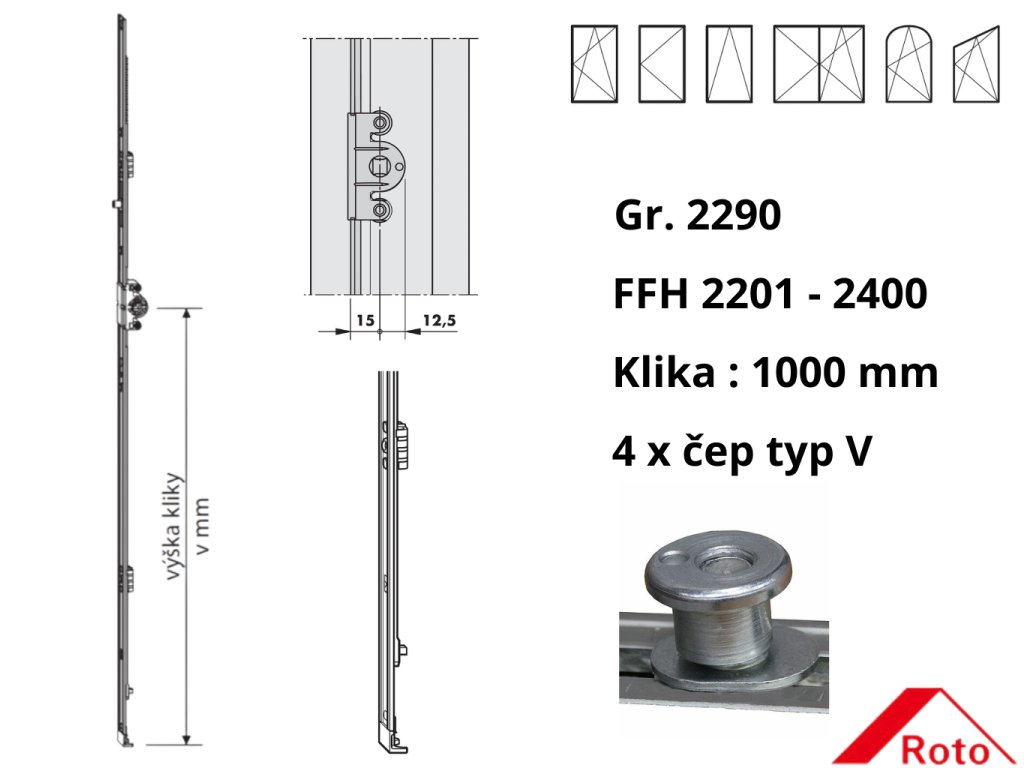

    * Gr. 2290   FFH 2201 - 2400 1000 mm 200 mm - -
    Gr. 2290 FFH 2201 - 2400 1000 mm 200 mm 2 E
    Gr. 2290 FFH 2201 - 2400 1000 mm  200 mm  3 E
    Gr. 2290 FFH 2201 - 2400 1000 mm 200 mm 4 V
