Elektromotorický pohon pro zámky GU Secury Automatic

Detailní popis produktu

Návod na montáž elektormotoru GU K-18153-01-0-0

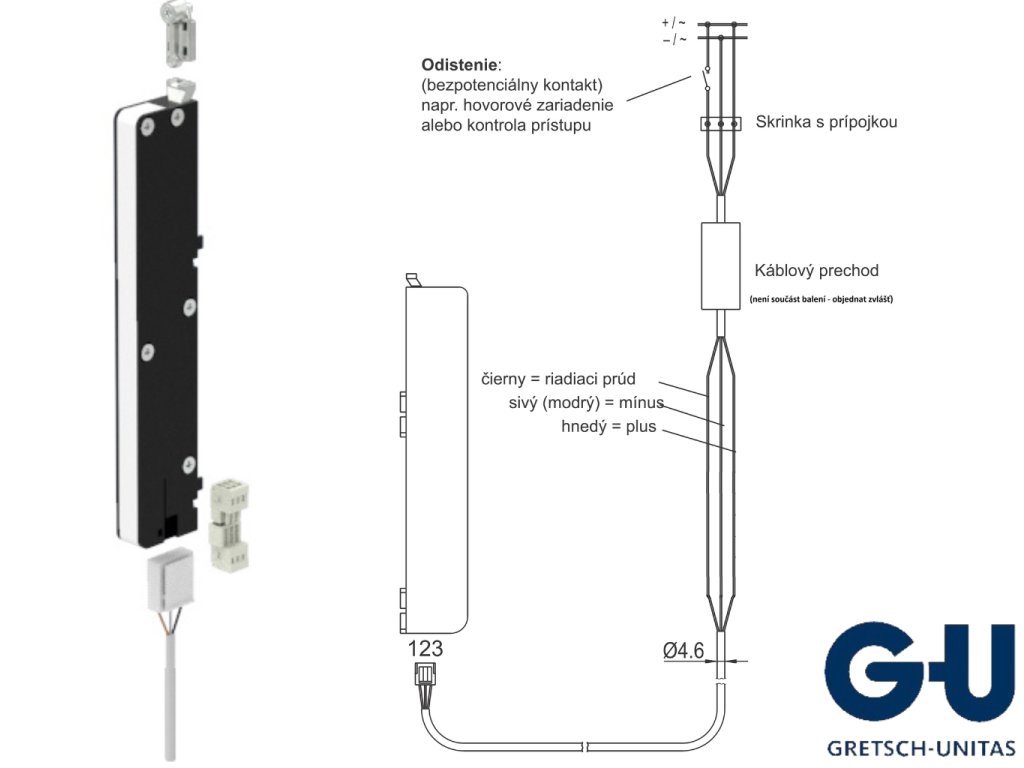

Zapojení elektormotoru GU - možná změna kabeláže

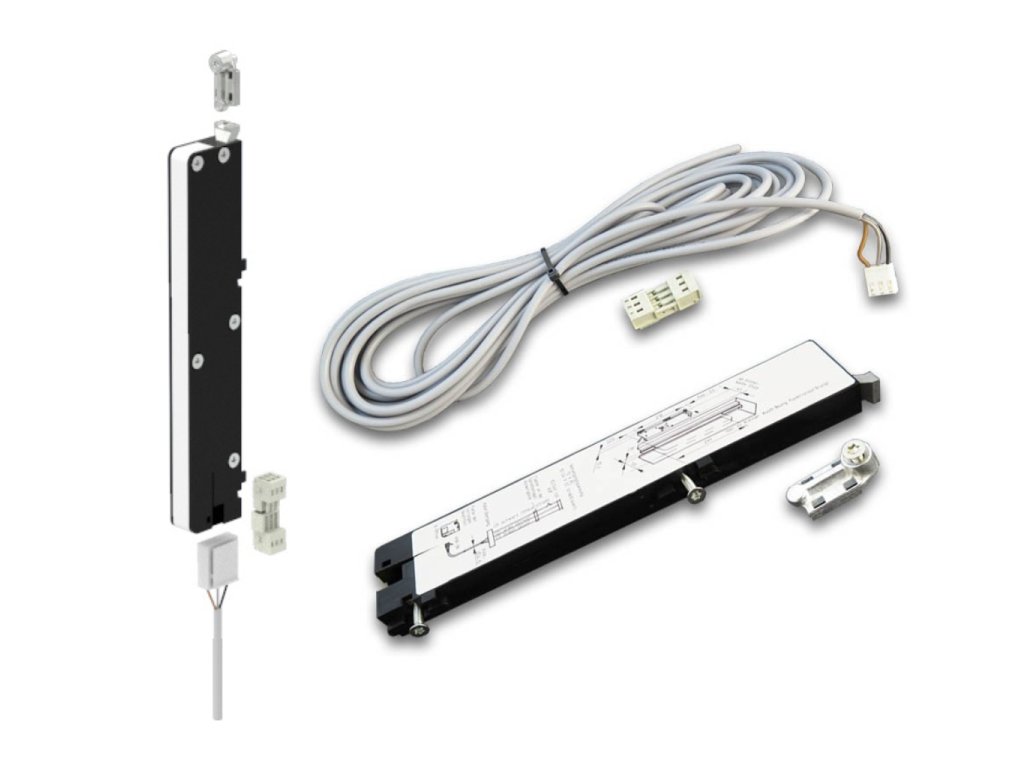

Součástí dodávky je :

• elektromotor A-Öffner s číslem 6-31082-01-0-6 (rozměr délka 210 mm, tloušťka 15 mm a hloubka 37 mm)
• připojovací kabel v délce 6 m + konektor s číslem K-18190-00-0-1 kabel
• zarážka a šroub s číslem K-18174-00-0-0
• návod s číslem 0-47777-L0-0

Potřebné napětí je12 V AC nebo 12-24 V DC stabilizované - odemknutí kladným pólem

Dva vodiče jsou stále napájeny, třetí – signální je bezpotencionální

Maximální proud 1A, stupeň krytí IP 40

Uzamčení :

Dveře stačí jen zabouchnout, při tom se automaticky, bez potřeby uzamknutí, vysunou střelky 20 mm ze zámku.

Automatické střelky se vždy změní na závory, a dveře jsou vždy uzamčeny i bez použití klíče

Odemknutí :

Po zaslání signálu na elektromotor, tento stáhne vystřelené automatické závory.

Nebo standardně, z venkovní strany klíčem, z vnitřní strany klikou

GU elektromotorem ( A-Öffner) lze po libovolnou dobu držet zatažené uzamykací body = denní režim

Lze použít standardní cylindrickou vložku ( není třeba speciálních)

Zámek může být i panikový (optional), poté elektromotor odemkne zámek vždy - i pokud bylo uzamčení provedeno klíčem.

Testovano na odolnost 200 000 cyklů otevření, dle DIN 18251 část 3

Pozor, při uzamknutí navíc cylindrickou vložkou – vysunutím středové závory, je elektromotor nefunkční u standardních zámků

Průřezy napájecích kabelů do délky:
10 m/0,5 mm2
40 m/0,75 mm2
50 m/1,0 mm2
75 m/1,5 mm2
125 m/2,5 mm2
